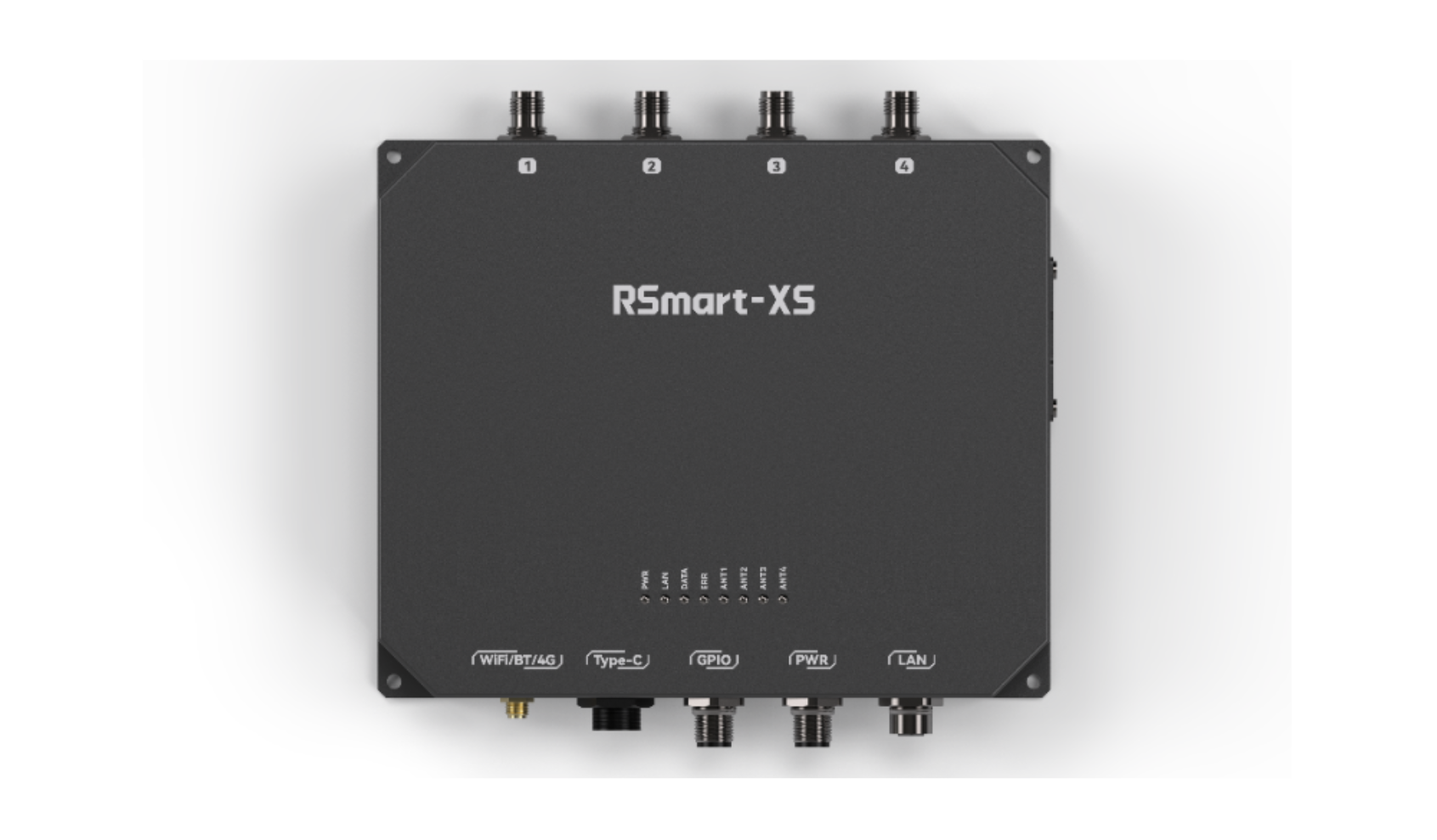

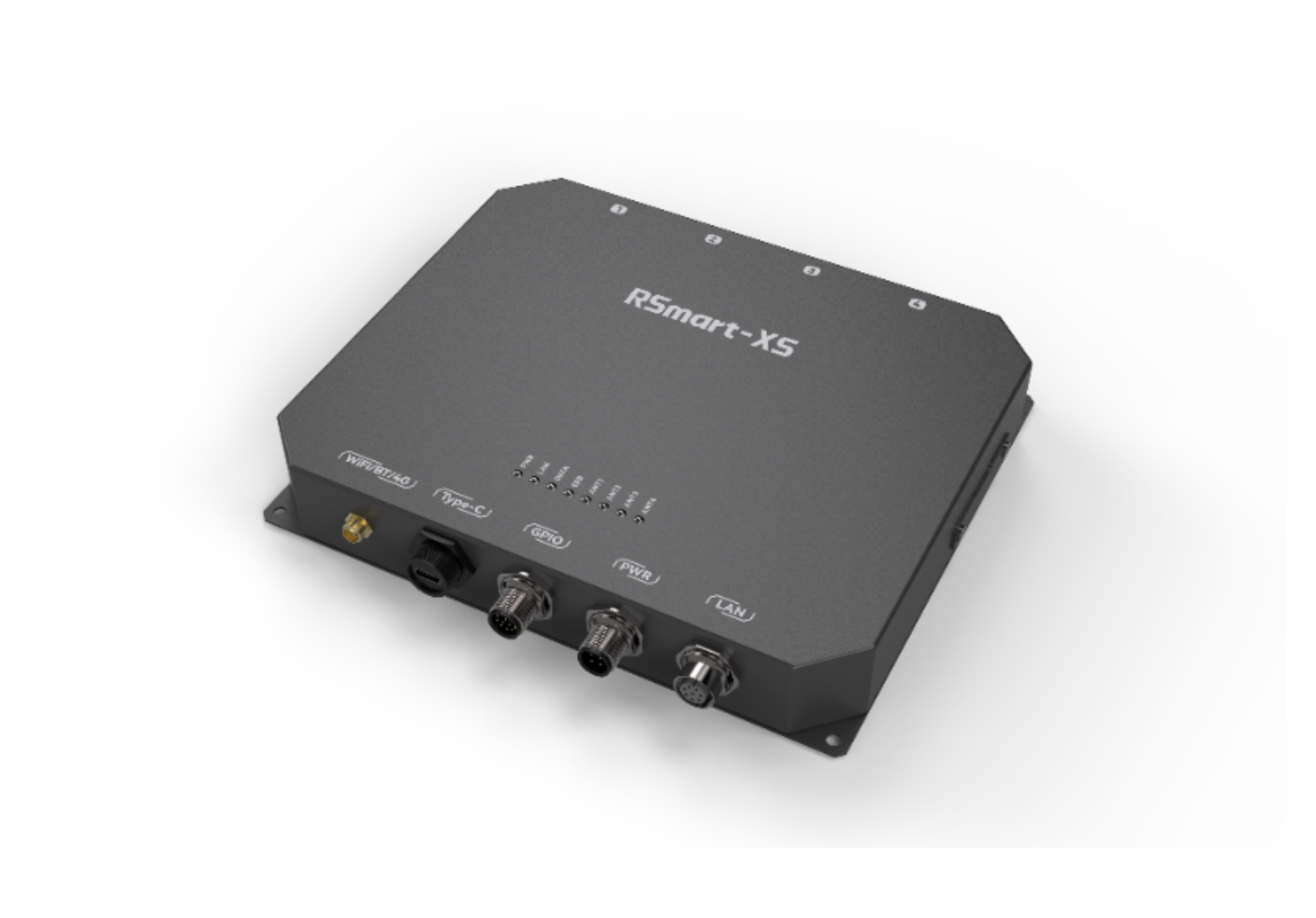

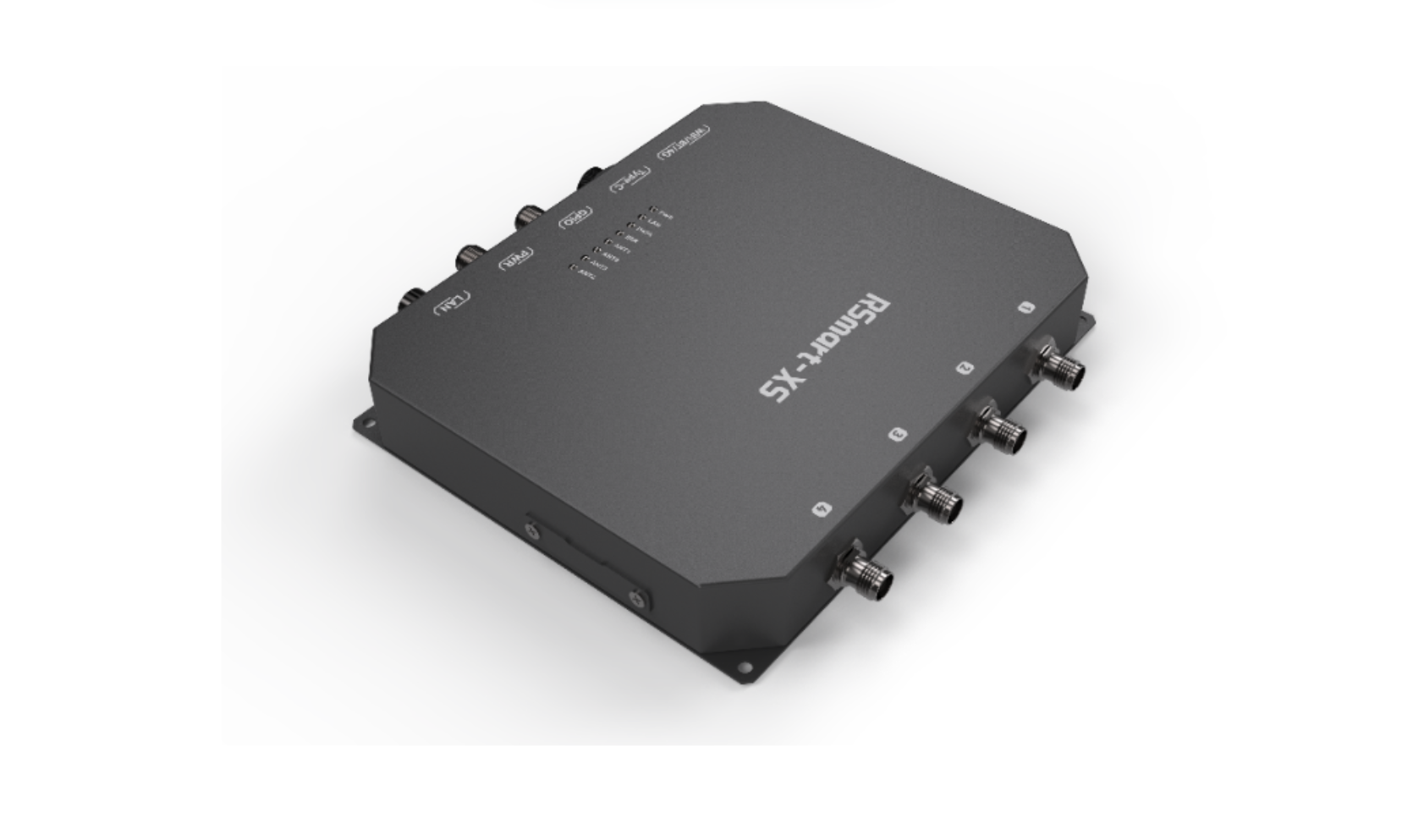

RSmart-XS
RSmart-XS是一款集成Linux操作系统的工业级四通道读写器，其拥有优秀的静电防护和浪涌防护能力，优异的识别灵敏度、优秀的盘点能力、稳定可靠的性能，集成网口、RS485（定制选配）、RS232（选配）等各类通讯接口和4路射频接口，独立的USB调试端口，4DI、4DO GPIO输入输出接口，非常适用于仓储物流、生产制造等各类复杂环境应用。
产品特点
内置Linux 4.19操作系统，易于定制化应用开发；
工业级设计，优秀的静电和浪涌防护能力；
宽电压供电，灵活适应不同工业场景应用；
多通讯方式，网口、RS485、RS232、USB Type-C等接口；
多工作模式，支持常见主被动识读模式；
四路射频接口，有效节省外设开销；
优异的阅读距离，配备6dBi天线可实现12米标签识别；
卓越的防撞算法，最高标签识别速率达900tag/s；
全球Gen2平台，适应不同国家地区RFID应用需求；
应用场景
产品参数
技术参数
参数
- 操作系统
Linux 4.19
- 处理器
RK3568，Cortex-A55 2Ghz四核
- 存储规格
2GB DDR4，16GB EMMC
- 射频协议
EPC global Gen2(ISO 18000-6C)
- 工作频率
中国频率：920-925MHz (SRRC)
美国频率：902-928MHz (FCC part 15)
欧洲频率：865-868MHz (ETSI EN 302 208)
- 发射功率
5-33dBm 可调，步进 1 dB，精度±1dB
- 盘点速率
Max.900tag/s
- 读卡距离
配备6dBi天线可达12米（读距随标签不同而有所差异）
- 天线接口
4通道RP-TNC反极性（外螺内针）接头
- 标签RSSI
支持
- 灵敏度
-85dbm
- 网络通讯
TCP Server、 TCP Client、UDP
- 串行通讯
RS485（需定制）、RS232（选配）、USB Type-C（调试口）
- GPO接口
M12-12 male，4路光耦隔离输出，兼容5～24V电平），输出口低电平电流容限Max.500mA
- GPI接口
M12-12 male，4路光耦隔离输入，支持 PNP光电接入，兼容5～24V电平
- 选配模块
WiFi/BT(二选一)，4G
- 扩展卡槽
内置Micro SD(TF)，支持日志导出（需定制）
- 供电电源
12V~24VDC、802.3af POE、802.3at POE
- 最大功耗
14W @33dBm
- 外形尺寸
不含接口和安装件：207.0mm(L)*170.0mm(W)*32.0mm(H)
含接口和固定孔：207.0mm(L)*200.0mm(W)*32.0mm(H)
- 产品重量
--g
- 外壳材料
钣金
- 外壳颜色
黑色
- 状态指示灯
PWR：电源指示，常亮则供电正常
DATA：数据指示，闪烁则有数据交互
LAN：网络指示，常亮则网络已连接
ERR：报错指示，常亮则表示设备故障
- 工作温度
-25℃~55℃
- 存储温度
-40℃~85℃
- 工作湿度
10%~95%RH（无凝结）
- 适用场合
仓储物流、生产制造等各类复杂环境
- 升级
支持USB Type-C Firmware升级
- 开发接口
提供基于C#的SDK
